Ferragem para sapata: bitolas, medidas e como montar sem erro

A ferragem para sapata é formada por uma grelha de vergalhão CA-50 no fundo da sapata, com barras nas duas direções, mais o arranque do pilar que sai dela. A bitola, o espaçamento das barras e o tamanho da sapata vêm do projeto estrutural, e a norma de fundações exige no mínimo 60 cm de lado em planta para sapata isolada. Neste guia você vê como a ferragem de sapata é montada, como conferir a quantidade e onde ganhar tempo com o aço já cortado e dobrado.

Na Nortefer, distribuidora de ferro e aço em Maringá desde 2001, sapata é assunto de toda fundação de casa e de pequeno prédio. E é também onde mais aparece barra cortada no olho, grelha encostada no barro e arranque do pilar fora de prumo. Dá para evitar tudo isso com projeto e um pouco de método.

O que é sapata e quais são os tipos

Sapata é uma fundação superficial: um bloco de concreto armado, mais largo que o pilar, que espalha a carga num pedaço de solo firme a pouca profundidade. A ABNT NBR 6122 é a norma que trata do projeto e da execução desse tipo de fundação. Os três tipos mais comuns em obra residencial são:

• Sapata isolada: recebe um pilar só. É a mais comum em casa e sobrado com estrutura de concreto.
• Sapata corrida: corre por baixo de uma parede ou de uma fileira de cargas próximas, como uma faixa contínua.
• Sapata associada: recebe dois ou mais pilares quando eles ficam tão perto que as sapatas isoladas iriam se encostar.

Se você ainda está decidindo entre sapata e outra solução, o guia sobre radier de casa no nosso blog compara as duas. E a viga baldrame, que costuma ligar as sapatas, aparece no post sobre colunas e baldrames prontos.

Ferragem de sapata: as partes da armadura

Abra a prancha de fundação do projeto e você vai ver a ferragem de sapata dividida em poucas posições. Cada uma tem número, bitola, quantidade e comprimento.

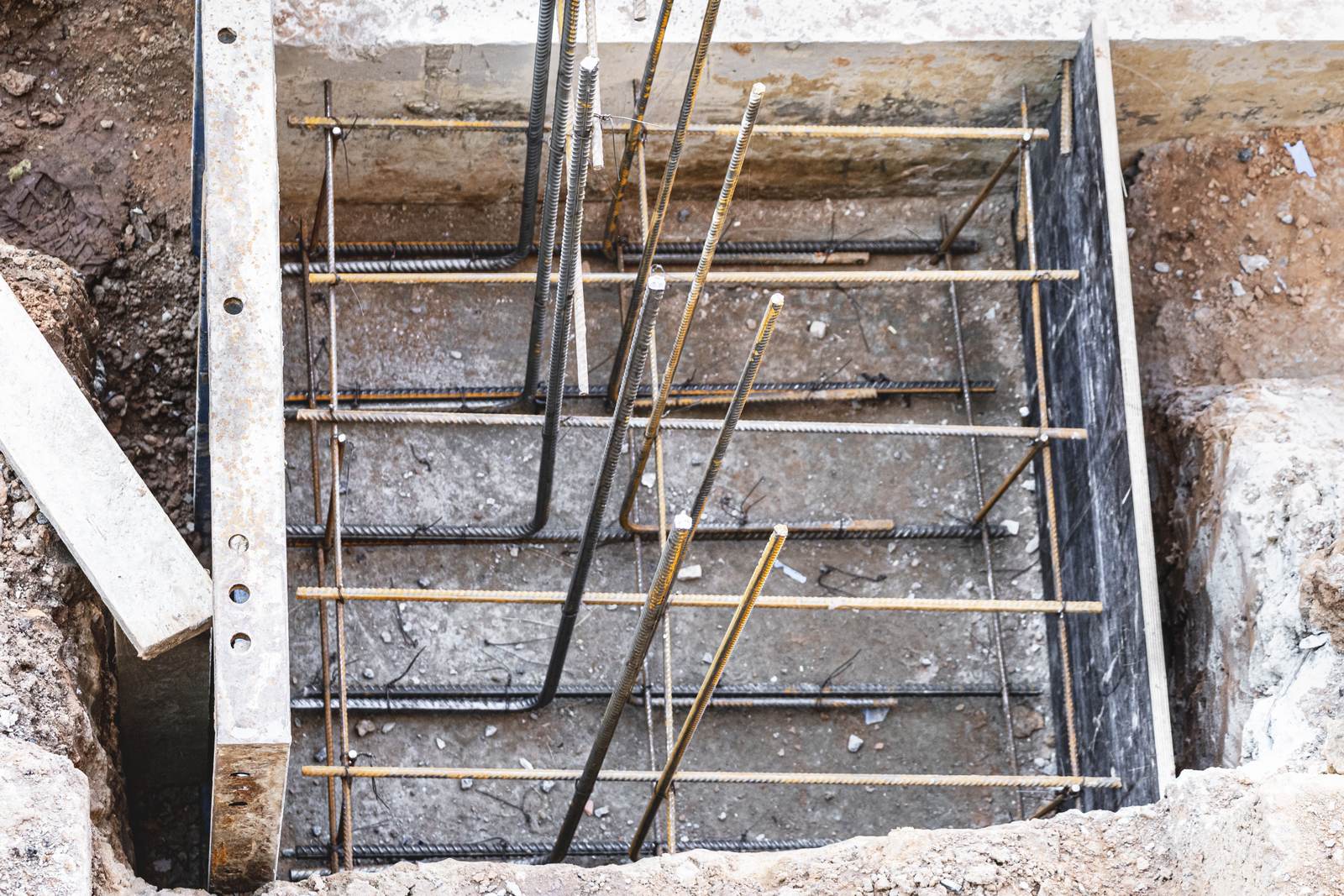

Grelha inferior

É a parte principal. Barras de vergalhão CA-50 nas duas direções, amarradas nos cruzamentos com arame recozido, formando uma malha que fica perto do fundo da sapata. É ali que o concreto sofre tração quando o pilar empurra a sapata para baixo e o solo reage. Em geral as pontas das barras levam uma dobra para cima, que ajuda na ancoragem. O post sobre arame recozido ou galvanizado na amarração de armaduras explica qual arame usar nesses nós.

Arranque do pilar

São as barras do pilar que nascem dentro da sapata, com um “pé” dobrado apoiado sobre a grelha, e sobem para fora do concreto como espera. A posição delas define onde o pilar vai ficar, então a montagem pede gabarito e conferência de prumo antes da concretagem. Os estribos do pilar continuam dentro da sapata, segurando as barras na posição.

Armadura superior e reforços

Sapatas mais altas ou com carga maior podem ter uma segunda malha em cima ou estribos verticais, sempre que o cálculo pedir. Em sapata pequena de casa térrea isso é menos comum, mas não é regra: a planta é que manda.

Qual ferro usar na sapata

Na grelha e no arranque, o aço é o vergalhão CA-50 nervurado, que tem a resistência e a aderência que essas peças pedem. O CA-60, mais fino, aparece nos estribos. Se a diferença entre os dois ainda gera dúvida, o post aço CA-50 e CA-60: onde usar cada um resolve.

A bitola das barras e o espaçamento entre elas saem do cálculo, que leva em conta a carga do pilar, o tamanho da sapata e a resistência do solo. O raciocínio por trás dessa escolha está em como escolher a bitola do aço. Para ajudar na conferência do pedido, estes são os pesos das bitolas que mais aparecem em fundação, segundo a ABNT NBR 7480 e o catálogo da Nortefer:

O peso por metro é o peso da barra dividido por 12, e é com ele que você transforma metros de barra em quilos no orçamento.

Ferragem sapata 60×60: o que a norma e a conta dizem

A ferragem sapata 60×60 é das mais procuradas porque 60 cm é justamente o mínimo: a NBR 6122 não aceita sapata isolada com dimensão em planta menor que isso. Ou seja, 60×60 é o piso, e não uma medida padrão para qualquer pilar.

O tamanho da grelha depende do cobrimento. A ABNT NBR 6118 pede cobrimento nominal de 30 mm para concreto em contato com o solo nas classes de agressividade I e II, e 45 mm no trecho do pilar em contato com o solo junto à fundação. Com 3 cm de cobrimento em cada lado, a grelha de uma sapata 60×60 fica com 54 cm por fora (60 menos 3 de cada lado). Se o projeto pedir mais cobrimento, a grelha diminui na mesma conta.

Bitola e espaçamento da grelha de uma sapata 60×60 continuam vindo do projeto, que considera a carga do pilar e o solo daquele terreno.

Como calcular ferragem de sapata: exemplo de conferência

Esta conta serve para conferir pedido, não para dimensionar. Os números abaixo são de um exemplo inventado para mostrar o método, e não valem para a sua obra.

Pense numa sapata de 80×80 cm cujo projeto pede barras de 10 mm a cada 15 cm nas duas direções, cobrimento de 4,5 cm e dobra de 10 cm em cada ponta:

1. Espaço útil: 80 menos 4,5 de cada lado dá 71 cm.
2. Barras por direção: 71 dividido por 15 dá 4,7. Arredonda para 5 intervalos, que pedem 6 barras.
3. Comprimento de cada barra: 71 cm de reta mais 10 cm de dobra em cada ponta, total de 91 cm.
4. Total de barra: 12 barras (6 em cada direção) vezes 0,91 m dá 10,92 m.
5. Peso: 10,92 m vezes 0,617 kg/m do vergalhão de 10 mm dá cerca de 6,7 kg por sapata.

Multiplique pelo número de sapatas iguais, some o arranque dos pilares e acrescente a perda das sobras de barra se o corte for feito na obra. O método completo está em como calcular a quantidade de aço sem desperdiçar dinheiro.

Como fazer ferragem de sapata: montagem passo a passo

O passo a passo abaixo é a sequência de montagem, e o projeto continua mandando em cada medida.

1. Escavação e lastro. Com a cava aberta e o fundo nivelado, a NBR 6122 pede lastro de concreto não estrutural com pelo menos 5 cm de espessura. A armadura não vai direto no barro.
2. Espaçadores. Coloque espaçadores sobre o lastro para garantir o cobrimento de baixo.
3. Grelha. Posicione as barras de uma direção, depois as da outra, e amarre os cruzamentos. Confira o espaçamento com trena, não no olho.
4. Arranque. Encaixe as barras do pilar com o pé apoiado na grelha, prenda os estribos e trave tudo num gabarito de madeira para não sair de posição.
5. Conferência. Prumo do arranque, eixo do pilar, cobrimento nas laterais e altura da espera para fora da sapata.
6. Concretagem. Lance e adense o concreto sem deslocar a armadura e sem ninguém pisando no arranque.

Ferragem de sapata corrida, isolada e para sobrado

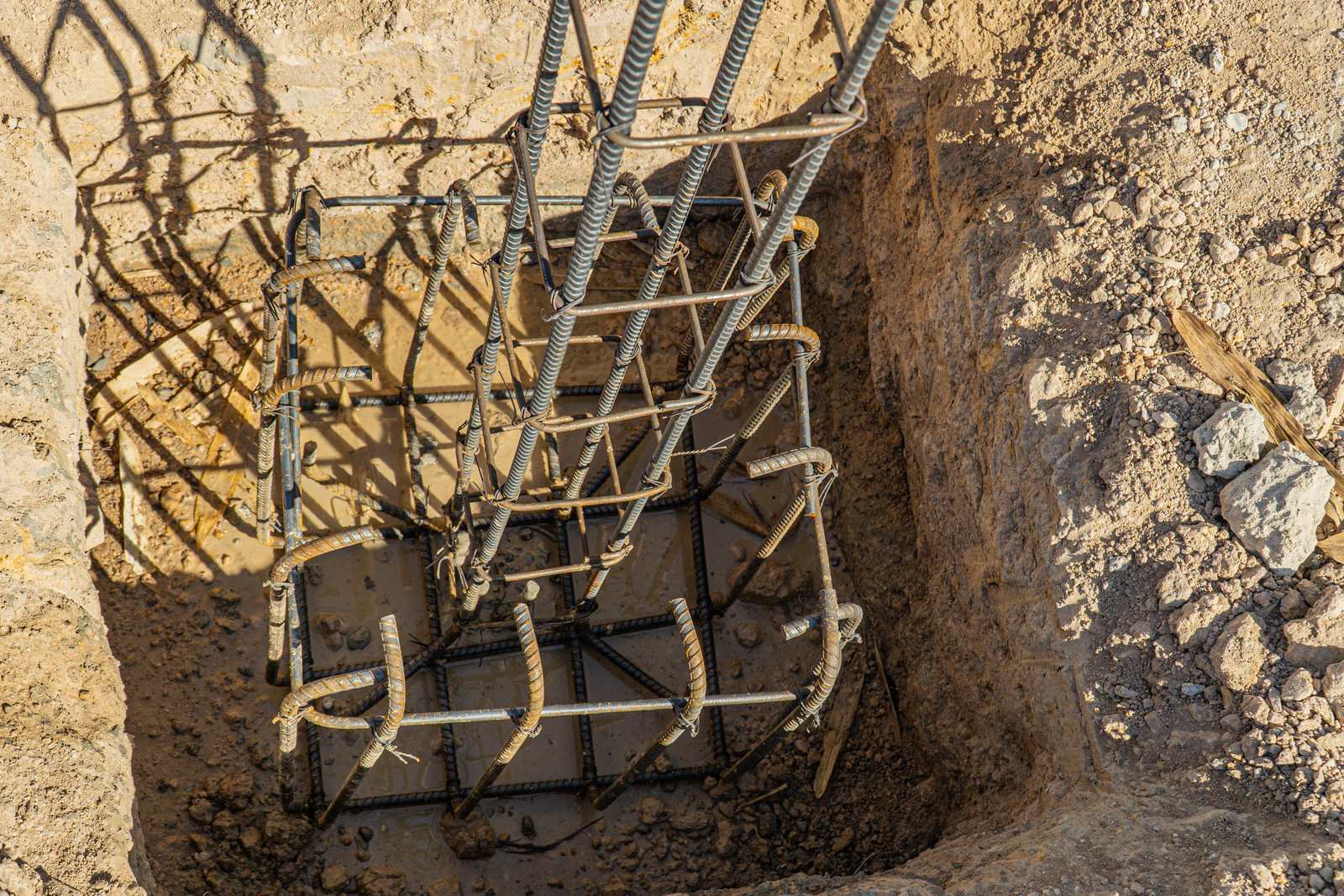

Ferragem para sapata isolada

É a grelha com o arranque de um pilar, como descrito acima. Cada sapata isolada pode ter tamanho e ferragem diferentes, porque cada pilar recebe uma carga. Por isso a prancha costuma trazer uma tabela de sapatas (S1, S2, S3…) com medidas e posições de ferro.

Ferragem de sapata corrida

A ferragem de sapata corrida tem barras transversais, que trabalham como a grelha da isolada, e barras longitudinais ao longo da faixa, que fazem a distribuição e a amarração. Ela é comum sob paredes de alvenaria e muros, e muitas vezes se liga à viga baldrame.

Ferragem de sapata para sobrado

A ferragem de sapata para sobrado é a mesma lógica com mais carga: sapatas maiores, barras mais grossas ou mais próximas e arranques com mais aço. Usar a tabela de sapatas de uma casa térrea num sobrado é um dos erros mais caros que existem em fundação.

Ferragem de sapata pronta: corte e dobra para fundação

A tabela de sapatas do projeto se repete muito: dez sapatas S1 iguais, seis S2, e assim por diante. É o tipo de armação que o serviço de corte e dobra em Maringá faz melhor. A Nortefer corta e dobra as barras da grelha e do arranque no comprimento e no ângulo do projeto, etiqueta por posição e entrega na obra. As vantagens do corte e dobra de aço aparecem logo na fundação: menos sobra de barra jogada fora, menos tempo de armador no canteiro e medida igual em todas as peças.

Quem procura sapata pronta em Maringá quer, quase sempre, isto: a ferragem de sapata pronta, cortada e dobrada no tamanho do projeto, para só amarrar e posicionar na cava. Mais textos sobre o assunto estão na categoria corte e dobra do blog.

Erros comuns na ferragem de sapata

• Grelha apoiada no barro, sem lastro e sem espaçador.
• Arranque do pilar solto, que sai do prumo na hora da concretagem.
• Barras da grelha sem a dobra na extremidade que o projeto pede.
• Ferro com barro ou ferrugem solta na hora de concretar. O post sobre ferro enferrujado na obra mostra quando a barra ainda pode ser usada.
• Sapata menor que o projeto porque “a cava ficou apertada”.

Todo o aço da fundação, de vergalhão a estribo e corte e dobra, está na página de produtos da Nortefer para fundação e estrutura. A Nortefer fica na Av. Pref. Sincler Sambatti, 4876, Jardim Universo, e entrega em Maringá e região.

Perguntas frequentes sobre ferragem para sapata

Fontes

• ABNT NBR 6122: norma de projeto e execução de fundações (dimensão mínima de sapata isolada e lastro de concreto).
• ABNT NBR 6118: norma de projeto de estruturas de concreto (cobrimento nominal em contato com o solo).
• ABNT NBR 7480: aço destinado a armaduras para estruturas de concreto armado (massa nominal por metro).
• Catálogo de produtos da Nortefer (vergalhão CA-50 e corte e dobra), nortefer.com.br/produtos.html.
