O muro de arrimo é o muro que segura terra, e por isso a ferragem dele sai de um projeto de engenheiro, com cálculo do empuxo do solo e da água. Já o muro de divisa comum, que só fecha o terreno, costuma ser armado com coluna pronta e cinta, apoiadas numa viga baldrame. Neste guia você entende a diferença, vê qual ferro para muro aparece em cada caso e o que levar para o fornecedor quando for comprar o aço em Maringá.
A Nortefer vende ferro e aço para obra em Maringá desde 2001, e boa parte dos pedidos de muro chega pelo WhatsApp com a mesma pergunta: “qual ferro eu uso?”. A resposta muda tudo dependendo de uma coisa só: se tem terra encostada do outro lado ou não.
Muro de divisa ou muro de arrimo: a diferença que muda o ferro
Muro de divisa fica em pé sozinho. As forças que ele enfrenta são o próprio peso e o vento. A armação é leve e repetitiva: uma base (viga baldrame), colunas de amarração no meio da alvenaria e uma cinta no topo.
Muro de arrimo é estrutura de contenção. Ele segura um desnível de terreno, e a terra empurra o muro o tempo todo. Quando chove, a água acumulada atrás aumenta esse empurrão. É por isso que muro de arrimo cai com mais frequência depois de chuva forte, e é por isso que a armação dele não se copia de outra obra.
A norma brasileira que trata de estabilidade de encostas e de obras de contenção é a ABNT NBR 11682, que passou por processo de revisão acompanhado pelo Confea. A parte de concreto armado do muro segue a NBR 6118, e a fundação dele segue a NBR 6122.
Muro de arrimo precisa de projeto? Sim, e com ART
Precisa. O engenheiro calcula o empuxo da terra, verifica se o muro não tomba, não escorrega na base, não afunda no solo e não leva o talude junto numa ruptura maior. Cada verificação dessas muda a espessura do muro, o tamanho da base e o aço. O projeto sai com ART (Anotação de Responsabilidade Técnica), registrada no conselho do profissional.
Dois pontos que o projeto sempre trata e que a obra costuma esquecer:
- Drenagem. Dreno atrás do muro, com brita e manta, e furos de saída de água (barbacãs) na face. Sem isso a água fica presa e o muro passa a segurar terra molhada, que é bem mais pesada.
- Base. O muro de arrimo depende de uma fundação dimensionada para ele. A base é parte do cálculo, não um detalhe.
Por esse motivo, este texto não traz receita de bitola nem de espaçamento para muro de arrimo. O que ele traz é como o aço costuma ser organizado, para você ler o projeto e conferir o material que chega na obra.
Ferro para muro de arrimo: como a armadura costuma ser organizada
Existem vários tipos de contenção: gravidade (pedra, gabião, concreto massa), concreto armado e alvenaria armada. Os dois que mais pedem ferro são estes.
Muro de arrimo de concreto armado

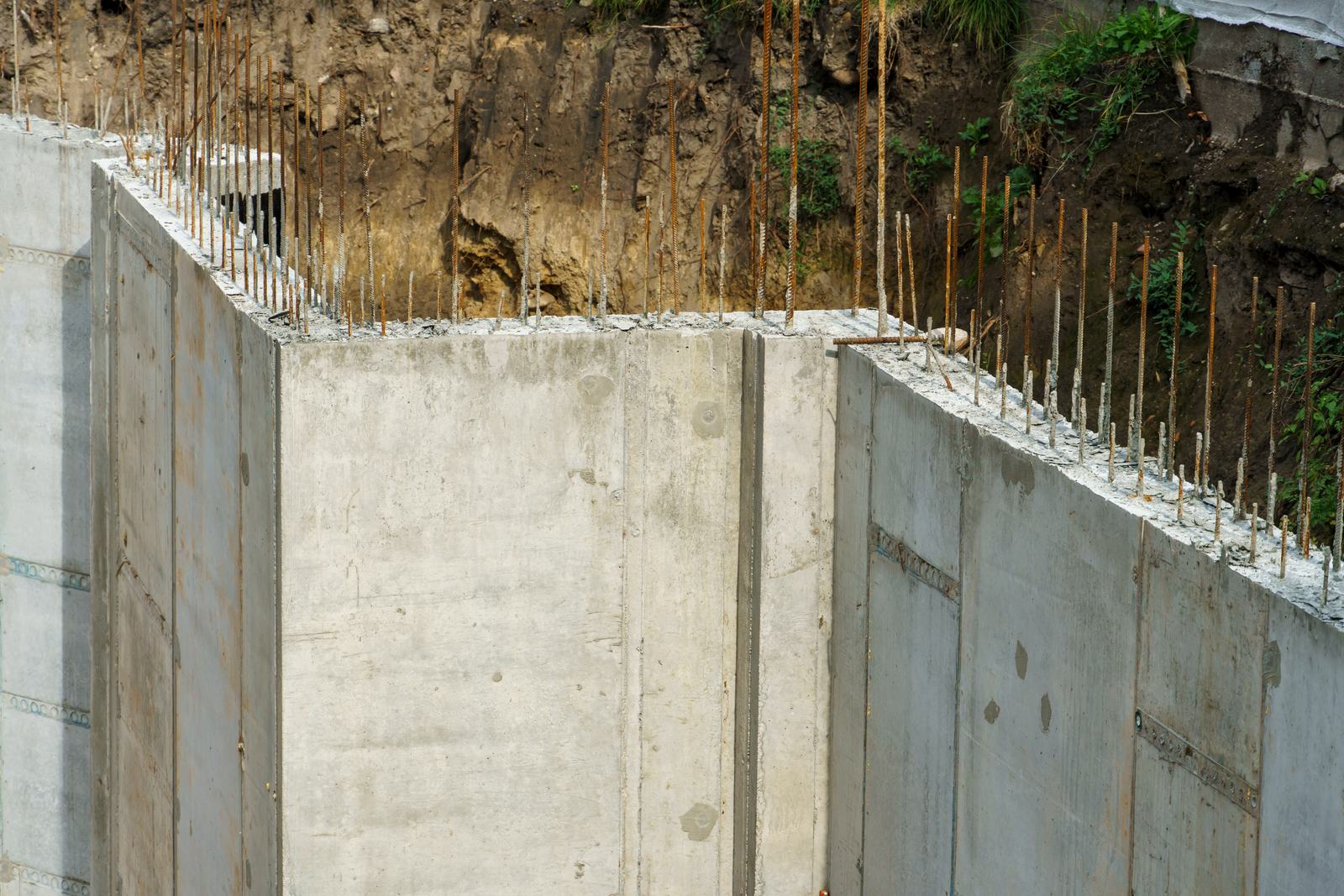

Nas buscas ele aparece como muro de arrimo concreto armado. No formato mais comum, com base em L ou em T invertido, a parede trabalha como uma laje engastada na base. O lado encostado na terra é o lado que traciona, então a armadura principal vertical costuma ficar desse lado e descer até a base, onde é ancorada. Na outra face e na horizontal entram barras de distribuição. A base tem a própria malha, em cima e embaixo, conforme o cálculo.
Essa armadura usa vergalhão CA-50 em bitolas e espaçamentos que só o projeto define. Como as barras têm dobras e comprimentos específicos, o corte e dobra em Maringá encaixa bem: a armadura chega cortada e dobrada, com etiqueta de posição, e o armador só monta.
Muro de arrimo com bloco de concreto

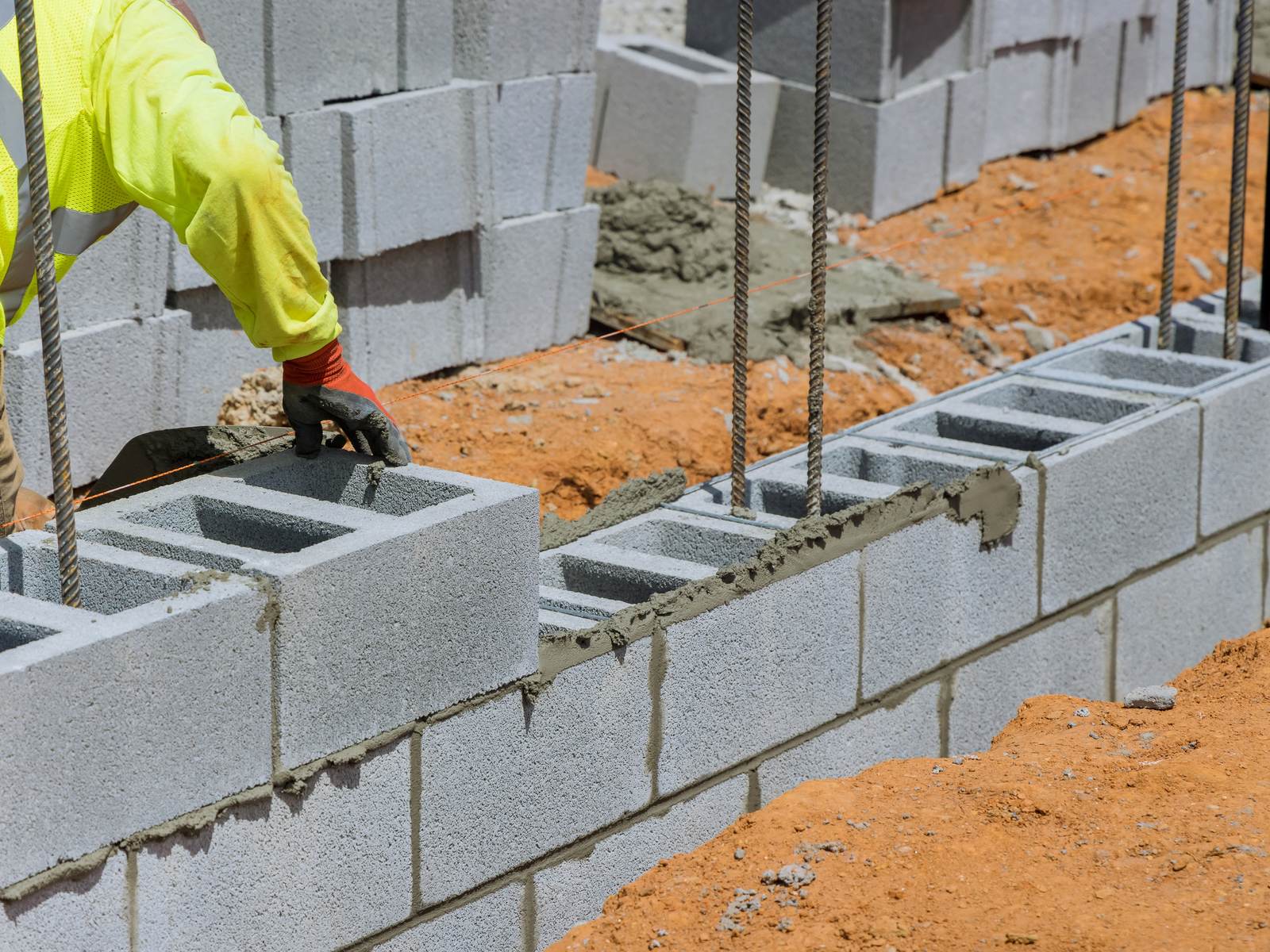

No muro de arrimo com bloco de concreto, os blocos estruturais têm furos verticais. Em alguns desses furos entra vergalhão vertical, e o furo é preenchido com graute. Na horizontal, canaletas com ferro fazem a amarração. É alvenaria armada, não alvenaria de vedação, e também exige projeto. Bloco de vedação comum, sem graute e sem ferro calculado, não é muro de arrimo.
Qual ferro usar em muro de divisa
No muro de divisa sem contenção, a armação costuma ter três partes, e qual ferro usar em muro de divisa depende da altura, do comprimento, do vento e do solo. Para quem quer entender o raciocínio, o post como escolher a bitola do aço mostra o que pesa nessa decisão.
Viga baldrame para muro
A viga baldrame para muro é a base que recebe a alvenaria e distribui o peso no solo. Ela leva barras longitudinais e estribos, e em muitos casos já sai pronta, do mesmo jeito que a coluna. Falamos dela no post sobre colunas e baldrames prontos. Se o solo é fraco ou o muro é alto, a baldrame pode precisar de estaca ou broca embaixo, e isso também é decisão do projeto.
Coluna pronta para muro e cinta de amarração

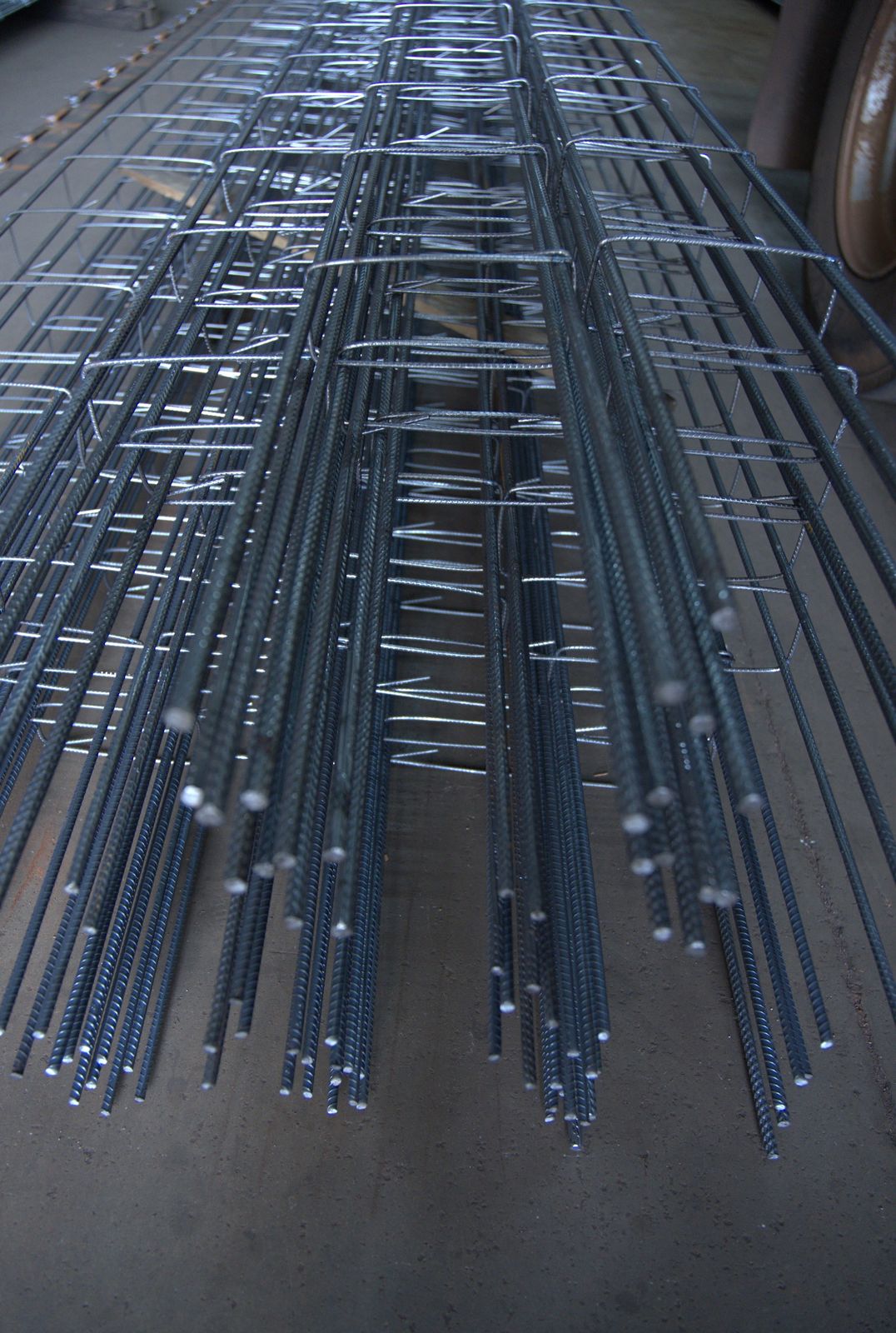

As colunas de amarração travam a alvenaria na vertical e a cinta trava no topo. Aqui entra a coluna soldada, que muita gente chama de coluninha. Na Nortefer ela é feita com vergalhão CA-50 e estribos CA-60 unidos por solda, em barras de 6 m ou 12 m, nas bitolas 6,3 mm, 8,0 mm e 10,0 mm. As seções vão de 7×14 cm a 17×17 cm, passando por medidas como 7×17, 9×17, 9×20 e 12×20. Detalhes no post conheça a coluna pronta e na categoria coluna pronta do blog.
A própria Gerdau indica a armadura pronta para muros: a ficha da Coluna Pop Gerdau indica o produto para muros e travamento de paredes, além de vigas, cintas, colunas e baldrames, com vergalhão de 8 mm ou 10 mm e estribos de 4,2 mm espaçados a cada 20 cm.
Bitolas que aparecem em muro: tabela de referência
A tabela abaixo mostra as bitolas de vergalhão CA-50 que mais aparecem nas peças de um muro (baldrame, coluna, cinta), com a medida em polegada que o pessoal da obra usa e o peso da barra de 12 m, conforme a norma ABNT NBR 7480 e o catálogo da Nortefer. Ela serve para conferir pedido e entrega, não para escolher a bitola do seu muro.
| Bitola | Como a obra chama | Peso da barra de 12 m | Onde costuma aparecer |
|---|---|---|---|
| 6,3 mm | 1/4″ | 2,940 kg | Coluna soldada mais leve, cintas |
| 8,0 mm | 5/16″ | 4,740 kg | Coluna soldada, cintas, baldrame |
| 10,0 mm | 3/8″ | 7,404 kg | Coluna soldada, baldrame, contenção |
| 12,5 mm | 1/2″ | 11,556 kg | Contenção e base de muro de arrimo, conforme projeto |
Ferro 5/16 para muro serve?
O ferro 5/16 para muro é o vergalhão de 8,0 mm, e ele aparece nas colunas prontas da Nortefer e na Coluna Pop da Gerdau. Se ele serve no seu muro, quem diz é o projeto: um muro de divisa baixo e um muro de arrimo de 2 metros não têm nada a ver um com o outro. A diferença entre os aços está em aço CA-50 e CA-60: onde usar cada um, e o histórico do vergalhão nervurado está em vergalhão CA-50 e CA-60.
Ferro para muro de 2 metros
Quem procura ferro para muro de 2 metros quase sempre quer uma lista pronta. O problema é que 2 metros de muro de divisa e 2 metros de terra arrimada são esforços de ordens bem diferentes. No muro de divisa, a altura aumenta a força do vento e pede colunas mais próximas ou mais reforçadas no cálculo. No muro de arrimo, 2 metros de terra já é contenção de verdade, com projeto e ART.
Erros que derrubam muro
- Tratar muro de arrimo como muro de divisa e armar só com coluninha.
- Esquecer a drenagem atrás do muro de contenção.
- Fazer baldrame raso em solo fraco, sem olhar o terreno.
- Emendar barra sem o transpasse do projeto.
- Deixar o ferro sem cobrimento, encostado na fôrma ou na terra.
Os dois últimos itens valem para qualquer muro. A NBR 6118 pede cobrimento maior para concreto em contato com o solo, justamente onde fica a base do muro. A versão vigente da norma pode ser consultada na página da ABNT NBR 6118.
Muro de arrimo em Maringá: como pedir o aço sem erro
Com o projeto em mãos, o pedido fica simples. Mande a planta de armação ou a lista de ferro, e a Nortefer separa vergalhão, coluna pronta, estribos e as peças de corte e dobra. Para conferir quantidade antes de fechar, use o passo a passo de como calcular a quantidade de aço e veja os 5 erros ao comprar aço para construção civil.
Quem está fazendo muro de arrimo em Maringá encontra todo o aço na Av. Pref. Sincler Sambatti, 4876, Jardim Universo, com entrega em Maringá e região. A linha completa está na página de produtos da Nortefer com vergalhão e coluna pronta.
Lembrete técnico: muro de arrimo é obra de contenção e exige projeto de engenheiro com ART. As bitolas, espaçamentos e dimensões citados aqui são de referência de catálogo, não de dimensionamento. Siga sempre o projeto da sua obra.
Perguntas frequentes sobre ferro para muro e muro de arrimo
Qual ferro usar em muro de divisa?
Em geral, o muro de divisa leva viga baldrame na base, colunas de amarração e cinta no topo, e a coluna pronta de vergalhão CA-50 com estribos CA-60 é a opção mais usada nessas peças. A seção e a bitola dependem da altura, do vento e do solo, por isso o ideal é seguir o projeto.
Qual ferro usar em muro de arrimo?
Vergalhão CA-50 nas bitolas, espaçamentos e dobras que o engenheiro calcular para o empuxo daquela terra. Não existe ferro padrão para muro de arrimo, porque a altura muda tudo, assim como o tipo de solo, a água e a sobrecarga.
Muro de arrimo precisa de projeto?
Precisa. É obra de contenção, tratada pela ABNT NBR 11682, e o projeto sai com ART do profissional responsável, incluindo armadura, base e drenagem.
Pode usar coluna pronta em muro?
Pode em muro de divisa, nas colunas de amarração, cintas e baldrames, quando o projeto indicar. Em muro de arrimo, a coluna pronta não substitui a armadura calculada da contenção.
Precisa de viga baldrame para muro?
Na maior parte dos muros de alvenaria, sim: a baldrame recebe a parede e distribui o peso no solo. Em solo fraco ou muro alto, o projeto pode pedir estaca ou broca embaixo dela.
Ferro 5/16 serve para muro?
O 5/16 é o vergalhão de 8,0 mm, usado em colunas prontas e cintas. Se ele atende o seu muro depende do projeto. Em muro de arrimo, a bitola sai do cálculo da contenção.
