O radier de casa é uma laje de concreto armado apoiada direto no solo, que recebe todas as paredes e pilares da obra de uma vez. A ferragem dele costuma ser feita com tela soldada, em uma ou duas camadas, e quem define a tela, a espessura e os reforços é o engenheiro, a partir da sondagem do terreno. Neste guia você vê o que entra no ferro para radier, quando o radier ganha da sapata e onde comprar o aço em Maringá.
Aqui na Nortefer, distribuidora de ferro e aço em Maringá desde 2001, a pergunta chega toda semana pelo WhatsApp: “vou fazer radier, qual tela eu levo?”. A resposta honesta começa pelo projeto. O que dá para fazer antes dele é entender como o radier funciona, para conversar com o engenheiro e com o fornecedor falando a mesma língua.

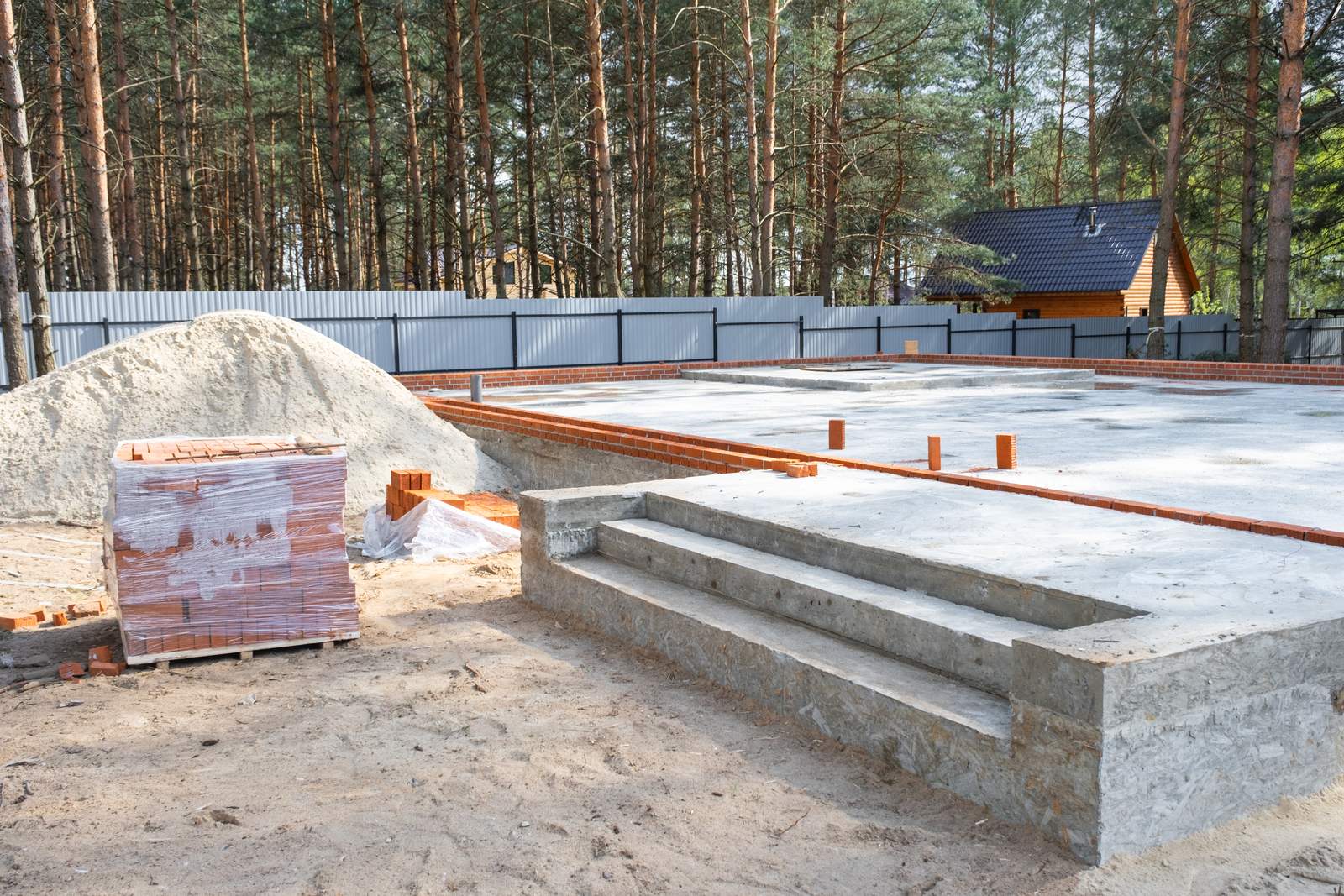

O que é radier e por que ele virou opção comum em casa térrea
A ABNT NBR 6122, norma de projeto e execução de fundações, trata o radier como fundação superficial que abrange todos os pilares da obra ou recebe carregamentos distribuídos. Na prática, em vez de cavar um buraco para cada pilar, você prepara o terreno inteiro, monta a armadura sobre ele e concreta uma placa única.
Essa placa espalha o peso da casa por uma área grande. Por isso o radier funciona bem quando a carga é distribuída, como em casa térrea de alvenaria, e quando o solo da camada de cima tem resistência parecida em toda a área. O piso da casa já sai pronto para receber o contrapiso ou até o revestimento, o que encurta a etapa seguinte da obra.
O outro lado: o radier pede um terreno bem preparado. Aterro mal compactado, raiz de árvore e entulho enterrado viram trinca depois. E a tubulação de esgoto e água precisa estar passada antes da concretagem, porque abrir radier depois custa caro.
Radier ou sapata: quando usar cada um
A dúvida “radier ou sapata” não tem resposta pronta, e desconfie de quem dá uma sem ver o terreno. Quem decide é o engenheiro, olhando a sondagem (o ensaio SPT mostra a resistência do solo em cada metro de profundidade) e as cargas da casa. Mesmo assim, dá para entender a lógica de cada solução.
| Ponto | Radier | Sapata |
|---|---|---|
| Como a carga vai para o solo | Espalhada por uma placa única sob a casa toda | Concentrada em blocos sob cada pilar ou sob as paredes (sapata corrida) |
| Quando costuma ser indicada | Carga distribuída e solo superficial com resistência parecida em toda a área | Solo firme a pouca profundidade e cargas concentradas nos pilares |
| Aço mais usado | Tela soldada em uma ou duas camadas, com reforço nas bordas e sob paredes, conforme projeto | Grelha de vergalhão CA-50 no fundo da sapata e arranque do pilar |
| Escavação | Pouca, o trabalho fica no preparo e na compactação do terreno | Uma cava por sapata, mais vigas baldrame entre elas |
| Ponto de atenção | Instalações embutidas antes da concretagem e terreno bem compactado | Posição exata dos pilares e cobrimento do aço em contato com o solo |
Resumindo a lógica: quando usar radier ou sapata depende de onde está o solo bom e de como o peso chega nele. Se a camada resistente está funda, nenhum dos dois resolve e o projeto parte para estaca. Se você quiser ver o lado da sapata em detalhe, vale ler o nosso guia sobre colunas e baldrames prontos, que entram junto com ela.
Qual ferro para radier: tela soldada, vergalhão e reforços
Na maioria dos radiers residenciais a armadura principal é tela soldada, e o ferro para radier se completa com vergalhão nas bordas, sob paredes mais carregadas e nos pontos que o projeto marcar. Abaixo, cada parte da armadura, na ordem em que ela aparece na planta do engenheiro.

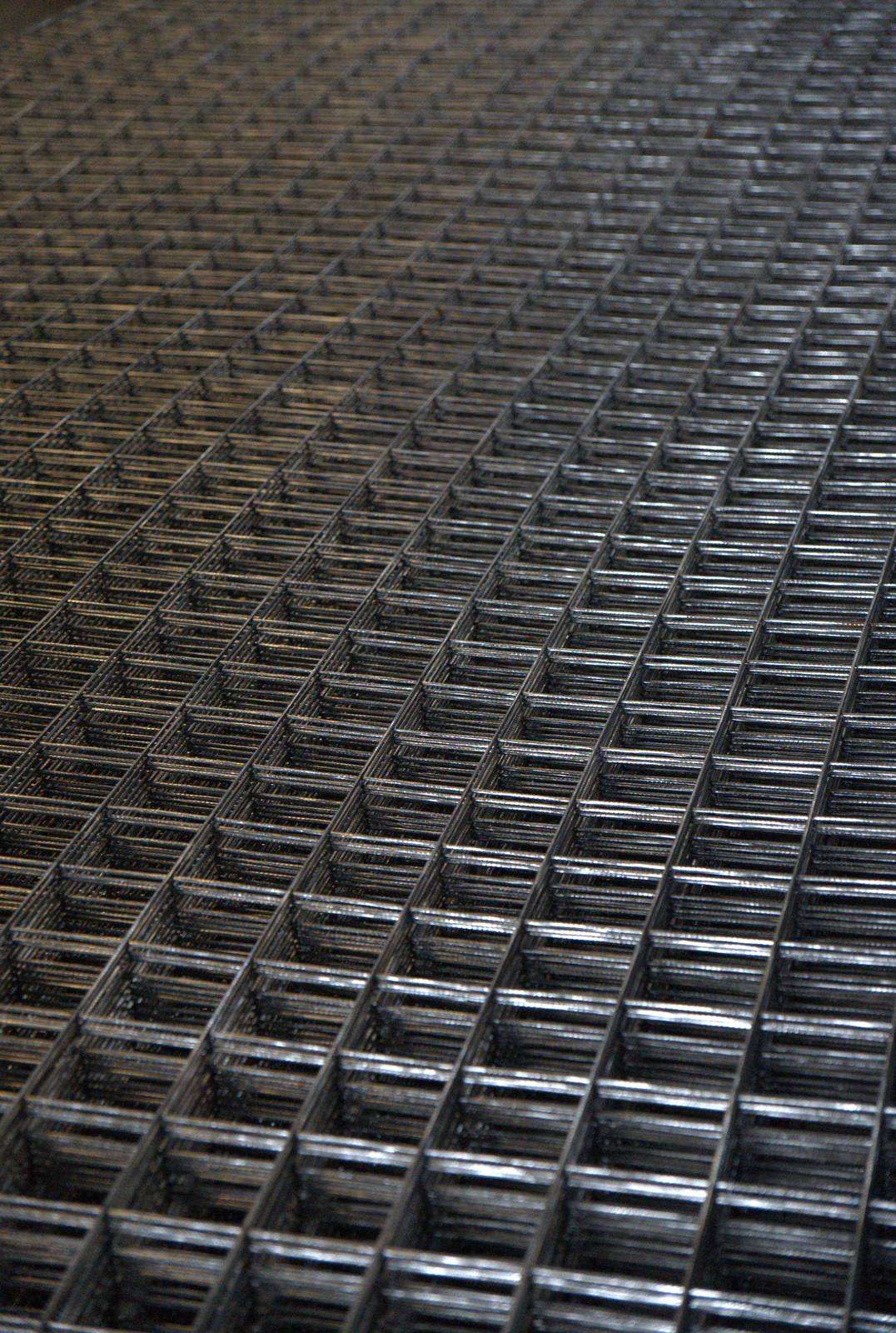

Tela soldada para radier
A tela soldada é feita de fios de aço CA-60 nervurado, soldados em todos os cruzamentos. A fabricação segue a ABNT NBR 7481. Na Nortefer trabalhamos com 14 tipos de tela, da Q 61 à Q 785, em malhas de 15×15 cm ou 10×10 cm, fios de 3,4 mm a 10,0 mm e painel padrão de 2,45 m x 6 m. O peso de cada painel vai de 14,24 kg a 183,16 kg, e a lista completa está na página de produtos da Nortefer: vergalhão, tela soldada, malha pop e coluna.
O número da tela (Q 92, Q 138, Q 196 e assim por diante) indica a área de aço por metro. Quanto maior o número, mais aço por metro quadrado. Quem escolhe o número é o cálculo do radier, não o costume da obra. Tem mais sobre como ler essa tabela no post tela soldada para lajes e pisos em Maringá.
Malha de ferro para radier: dá para usar malha pop?
Muita gente chama qualquer tela de “malha de ferro para radier”, mas existe diferença entre tela estrutural e malha pop. A malha pop vem em painel de 2 m x 3 m, nas versões Leve (20×20 cm, fio 3,4 mm), Média (15×15 cm, fio 3,4 mm), Reforçada (15×15 cm, fio 4,2 mm) e Pesada (10×10 cm, fio 4,2 mm). Ela foi pensada para contrapiso e calçada, além de piso de garagem, como explicamos no post sobre malha pop para reforço de concreto.
Radier é fundação, então a tela sai do projeto. Se o engenheiro especificar uma malha que coincide com a pop, ótimo. Se ele pedir Q 138 ou duas camadas, a malha pop não substitui.
Vergalhão nas bordas e sob as paredes
É comum o projeto de radier pedir um engrossamento na borda (uma espécie de viga embutida no contorno) e reforço sob paredes que recebem mais carga. Nesses pontos entra vergalhão CA-50 com estribos, tudo cortado e dobrado na medida. A diferença entre os dois aços está explicada em aço CA-50 e CA-60: onde usar cada um.
Essas peças de borda são o lugar onde o serviço de corte e dobra em Maringá mais economiza: em vez de cortar barra de 12 metros no canteiro, a armadura chega com o comprimento e a dobra que o projeto pede, identificada por posição.
Radier com treliça: para que serve
Quando o projeto pede duas camadas de tela, a de cima precisa ficar na altura certa durante a concretagem, com gente andando por cima. Uma das formas de garantir isso é usar treliça ou espaçador treliçado entre as camadas. A treliça é a mesma peça de aço CA-60 usada em laje pré-moldada, e a gente explica a nomenclatura dela no post sobre treliças de aço. Se o seu radier leva treliça, qual altura e qual espaçamento, são informações da planta de armação.

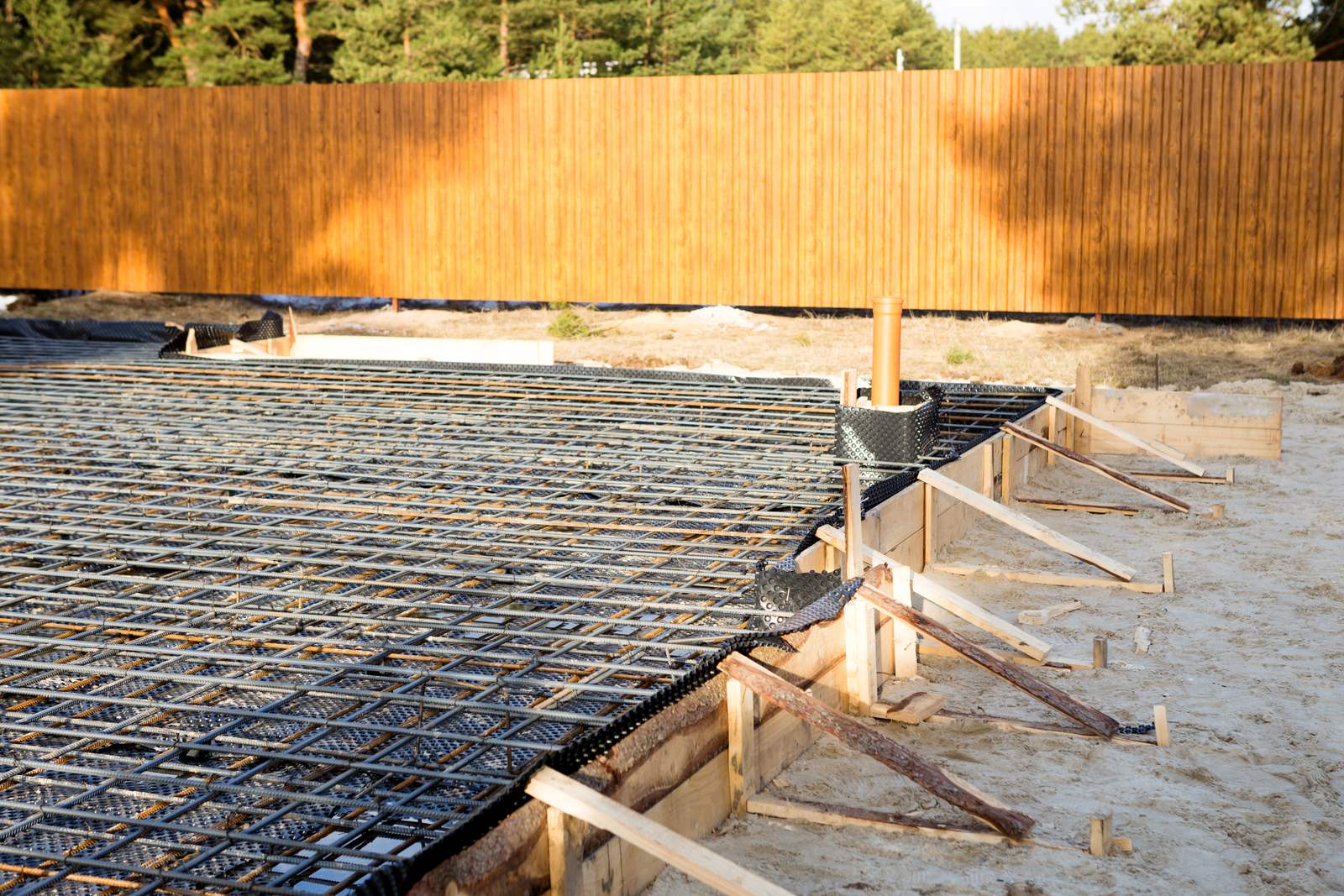

Como a tela soldada para radier deve ficar posicionada
Comprar a tela certa resolve metade do problema. A outra metade está na montagem. Três cuidados aparecem em qualquer projeto de radier de casa:
- Cobrimento. A ABNT NBR 6118 pede, para elementos de concreto em contato com o solo, cobrimento nominal de 30 mm nas classes de agressividade I e II, e mais nas classes III e IV. Em área urbana a classe costuma ser a II, mas quem confirma é o projeto.
- Espaçadores. Tela deitada no chão, embaixo do concreto, não trabalha. Ela precisa de espaçador (plástico ou de concreto) para ficar na altura do desenho e não afundar quando o pessoal pisa.
- Emenda entre painéis. Onde um painel encontra o outro existe sobreposição, o transpasse. O comprimento dele vem do projeto e da norma, e emenda curta vira linha de trinca.
Antes de concretar, vale conferir o que o projeto pede sobre lona plástica ou lastro sob o radier e sobre as juntas. Cada detalhe desses muda o comportamento da placa depois de pronta.
Radier aguenta sobrado?
Aguenta, se for calculado para isso. O radier não tem um limite fixo de pavimentos: o que manda é a carga total, a resistência do solo e a rigidez da placa. Para ter uma ideia, um estudo do Programa de Pós-Graduação em Engenharia Civil da Universidade Estadual de Maringá (Revista Tecnológica, UEM) analisou radier como fundação de edifício alto e mostrou que a rigidez da fundação influencia a distribuição dos esforços entre os pilares.
Para a sua obra a conclusão é simples: radier de sobrado é outro projeto. A espessura muda, a tela muda e os reforços sob pilares e paredes também. Não dá para pegar a ferragem do radier da casa térrea do vizinho e aplicar num sobrado.
Radier preço: o que faz o valor variar
Não existe preço de radier por metro quadrado que sirva para todo mundo, e a gente não divulga preço fixo de aço porque ele muda com o mercado. O que dá para dizer é o que pesa no orçamento:
- a área da casa e a espessura da placa, que definem o volume de concreto;
- o tipo de tela e se ela vai em uma ou duas camadas;
- a quantidade de vergalhão nas bordas, sob paredes e nos reforços;
- o preparo do terreno: corte, aterro e compactação;
- as instalações que ficam embutidas antes da concretagem.
Para não errar na quantidade de aço, use o método do post como calcular a quantidade de aço sem desperdiçar dinheiro, e passe o pedido pelo checklist para comprar ferro e aço antes de fechar. Também ajuda olhar a categoria tela soldada do nosso blog, que reúne os textos sobre o assunto.
Erros comuns no ferro do radier de casa
Os problemas que mais aparecem quando o radier trinca ou afunda quase nunca são falta de aço. São de execução:
- Tela apoiada direto no solo, sem espaçador, que termina no fundo da placa.
- Painéis emendados sem transpasse ou amarrados só nas pontas.
- Troca da tela do projeto por uma mais leve “porque é tudo igual”.
- Reforço de borda esquecido ou montado com barra cortada no olho.
- Concretagem com a tubulação ainda incompleta, o que obriga a quebrar a placa depois.
Tudo isso se resolve com projeto na mão, material conferido na entrega e armação montada antes do caminhão de concreto chegar.
Radier em Maringá: onde comprar tela e ferro
Quem está fazendo radier em Maringá encontra na Nortefer tela soldada, malha pop, vergalhão CA-50 e CA-60, treliça e o corte e dobra das peças de borda, tudo de procedência Gerdau. A Nortefer fica na Av. Pref. Sincler Sambatti, 4876, no Jardim Universo, e a entrega atende Maringá e região. Para conhecer a história da empresa, veja a página sobre a Nortefer.
Se a obra é em outra cidade, como quem procura ferro para radier em Campo Mourão, mande a localização junto com a lista. A equipe confirma pelo WhatsApp se a entrega chega até lá e em qual prazo.
Lembrete técnico: as informações deste texto são de orientação geral. Tela, espessura, cobrimento, transpasse e reforços do radier são definidos pelo engenheiro responsável, com base na sondagem do terreno e nas normas ABNT NBR 6118 e NBR 6122. Siga sempre o projeto da sua obra.
Perguntas frequentes sobre radier de casa
Qual ferro usar no radier de uma casa?
Na maioria dos casos a armadura principal é tela soldada de aço CA-60, em uma ou duas camadas, com vergalhão CA-50 nas bordas e sob paredes mais carregadas. O tipo de tela e a posição de cada reforço vêm do projeto do engenheiro.
Radier ou sapata, qual é melhor?
Depende do solo e das cargas. O radier espalha o peso por uma placa única e combina com carga distribuída e solo superficial uniforme. A sapata concentra a carga sob cada pilar e combina com solo firme a pouca profundidade. A sondagem do terreno e o engenheiro decidem.
Pode usar tela soldada no radier?
Pode, e é o mais comum. A tela soldada chega em painel pronto, com fios soldados em todos os cruzamentos, e acelera a montagem. O número da tela (Q 92, Q 138 e outros) e o transpasse entre painéis precisam seguir o projeto.
Radier aguenta sobrado?
Aguenta quando é calculado para essa carga. A espessura, a tela e os reforços de um radier de sobrado são diferentes dos de uma casa térrea, por isso o projeto precisa ser feito para a obra real.
O que faz o preço do radier variar?
Pesam no valor a área e a espessura da placa, a tela escolhida, o vergalhão dos reforços, o preparo do terreno e as instalações embutidas. O preço do aço também muda com o mercado, por isso a cotação é feita na hora do pedido.
Onde comprar ferro e tela para radier em Maringá?
Na Nortefer, na Av. Pref. Sincler Sambatti, 4876, Jardim Universo. Tem tela soldada, malha pop, vergalhão e treliça, além do serviço de corte e dobra, com entrega em Maringá e região. O orçamento sai pelo WhatsApp com a lista ou o projeto.
